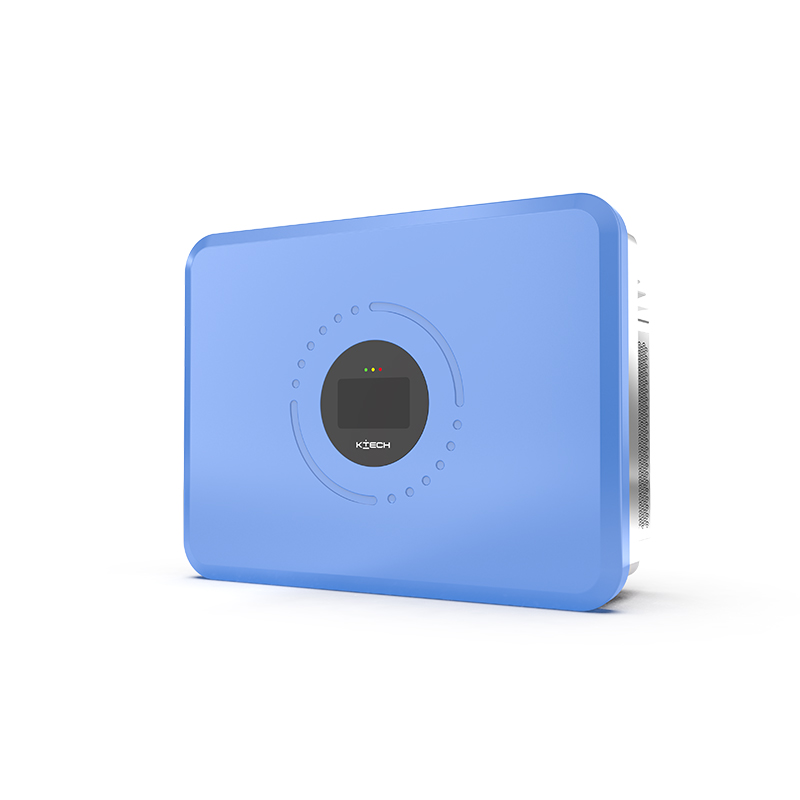

Jako podstawowa jednostka sterująca systemu wieloenergetycznego,Hybrydowy falownikintegruje obwody interfejsu fotowoltaicznego, akumulatora i siatki, aby zrealizować dynamiczny rozkład mocy i skoordynowane działanie trzech. Jego esencja jest elektronicznym urządzeniem elektrycznym z funkcją dwukierunkowego przepływu energii. Integruje podłączone funkcje falownika, zasilacza poza siecią oraz funkcje ładowania i rozładowywania baterii na jednej platformie sprzętowej oraz optymalizuje ścieżkę wykorzystania energii w oparciu o podejmowanie danych w czasie rzeczywistym i podejmowanie decyzji algorytm.
Podstawowa architekturaHybrydowy falownikopiera się na projekcie topologii wieloosobowej. Photowoltaiczny port wejściowy jest podłączony do sterownika przez konwerter, port akumulatora jest wyposażony w dwukierunkowy obwód ładowania i rozładowywania DC, a strona prądu przemiennego zawiera moduł zasilania podwójnego dla sieci podłączony do siatki i falownika poza siecią. Rdzeniem systemu sterowania jest zbudowanie ujednoliconego modelu bilansu mocy, z zapotrzebowaniem na obciążenie, fotowoltaiczną wyjście i sygnały cen energii elektrycznej jako zmienne wejściowe oraz dynamicznie dostosowuje kierunek przepływu energii każdego portu.
Moc fotowoltaiczna jest preferencyjnie dostarczana do ładowania i przechowywania akumulatorów. Gdy światło jest wystarczające, algorytm MPPT śledzi maksymalną moc wytwarzania energii, a redundantna energia jest przechowywana w baterii lub zasilana z powrotem do siatki. Gdy światło jest niewystarczające, system wywołuje magazyn energii baterii w celu uzupełnienia luki obciążenia. Interakcja sieciowa jest zgodna z ustaloną strategią, kupuje lub sprzedaje energię elektryczną podczas okresów cen szczytowych i doliny i jest całkowicie odłączona od publicznej sieci w trybie poza siecią. Logika sterowania musi obsługiwać fluktuacje mocy na poziomie milisekundowym.
. Hybrydowy falownikMusi upewnić się, że fotowoltaiczny zakres napięcia wejściowego obejmuje 150-850 V w złożonych warunkach pracy w celu dostosowania się do różnych konfiguracji strun, a kompatybilność akumulatora obsługuje baterie litowe, ołowianie i inne systemy chemiczne. Zniekształcenie harmoniczne napięcia wyjściowego jest kontrolowane w trybie 3% w trybie poza siecią, aby zapewnić działanie czułego sprzętu. Ponadto zastosowanie kombinacji inteligentnych wentylatorów i radiatorów może zmniejszyć wpływ projektu zarządzania termicznego na długoterminową niezawodność i wydłużyć żywotność kondensatorów i składników półprzewodników.
